Serie WAD
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/ADH-Machine-Tool-Logo.png)
- Diseño simple y confiable, estructura de alta rigidez tratada termicamente y dispositivo de compensación mecánica opcional para un plegado preciso.
- El control maneja los ejes Y1 e Y2 para garantizan una excelente precisión, repetitividad y facilidad de uso.
- 60% de ahorro energético en relación a plegadoras estándar.
- Espera silenciosa y bajada rápida (alrededor de 25 decibeles), bajo nivel de ruido durante el prensado y el retorno.
- Máxima innovación que garantiza la precisión en los plegados.
- Fácil manejo y programación.
- Válvula hidráulica: HAWE-Hoerbiger/Rexroth
- Bomba de aceite: VOITH/ECKERLE
- Cilindro: ADH
- Motor principal: Siemens; Estun/Inovance/Delta Servo Motor
- Regla digital: Fagor / GIVI
- Crowning: Motorizado
- Tuerca y sinfin (eje X/R): Zeen
- Guías lineales: Schneeberger Alemania
- Pedal con parada de emergencia
- Soporte frontal con doble guía lineal
- Herramientas: ADH estandar
- Componentes eléctricos: Schneider
- Control: CNC Delem DA53T
- Tope trasero: Doble guía lineal 3+1
- Motor tope trasero: Estun/Delta
- Clamp rápidos
- Bomba de aceite: SAEMP / VOITH / ECKERLE
- Cilindro: Taifeng
- Regla digital: Heidenhain
- Motor principal: WNM
- Tuerca y sinfin (eje X/R): Hiwin / PMI
- Guías lineales: Hiwin
- Dispositivo de control de temperatura (para climas extremos)
- Protección frontal por cortina de luz
- Motor tope trasero: Yaskawa
- Dispositivo de control de temperatura: Dispositivo de calentamiento / Dispositivo de enfriamiento de aire / Enfriador de aceite de aire acondicionado
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Mechanical-Structure.jpg)

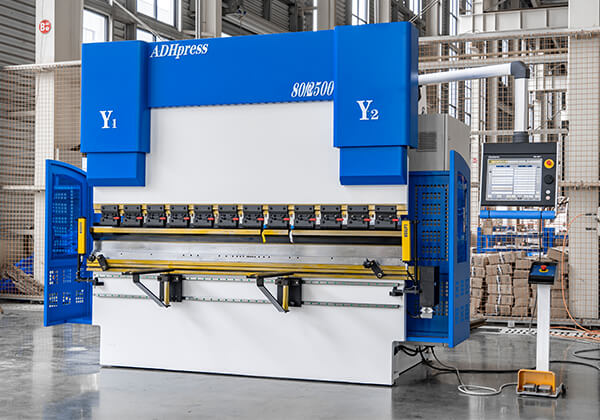

La estructura mecánica principal de la plegadora consta del marco, la columna, el ariete, la mesa de trabajo, el cilindro principal y el tope trasero. Los componentes principales son diseñados mediante análisis de elementos finitos y optimizado por software 3D para garantizar plenamente la resistencia estructural y rigidez de cada componente. La estructura de alta rigidez cuenta con un tratamiento térmico para asegurar una extensa vida útil del equipo.
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Frame.jpg)

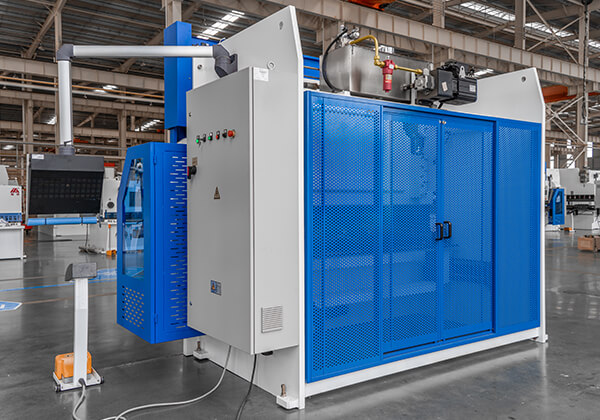

La base de cada plegadora ADH es un marco sólido monobloque fabricado con acero de alto rendimiento. Lo que significa que nuestras plegadoras funcionarán de forma precisa y fiable año tras año. Tenemos tanta confianza en nuestros cuadros que ofrecemos una garantía de 15 años con nuestras máquinas estándar
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Oil-Pump-1.jpg)

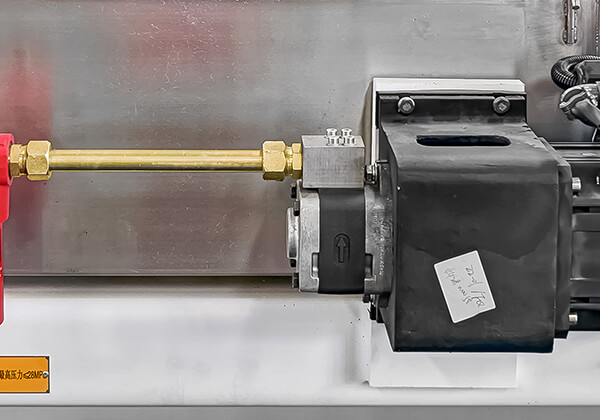

La serie WAD utiliza Hoerbiger / Voith / ELKERLE):
- Bajo nivel de ruido. Construida en hierro fundido de alta resistencia y diseño único para la reducción del ruido interno.
- Larga vida útil.
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Main-Motor-1.jpg)

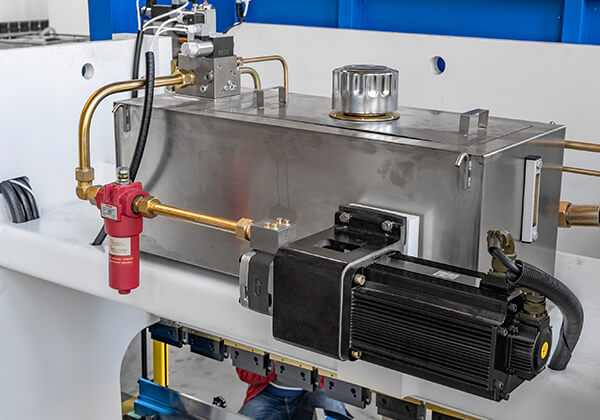

En comparación con los motores paso a paso tradicionales, las ventajas de utilizar servomotores incluyen: mejorar la precisión a ± 0,01 mm, disminuir el ruido a 25 decibelios, reducir el consumo de energía en un 60%, consumir un 70% menos de aceite hidráulico y un 30% más de eficiencia.
![sie-logo-layer-claim-petrol-rgb_tcm47-971 sie-logo-layer-claim-petrol-rgb_tcm47-971](http://www.instalar.com.ar/wp-content/uploads/2020/08/sie-logo-layer-claim-petrol-rgb_tcm47-971-180x60.png)
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Controller.jpg)

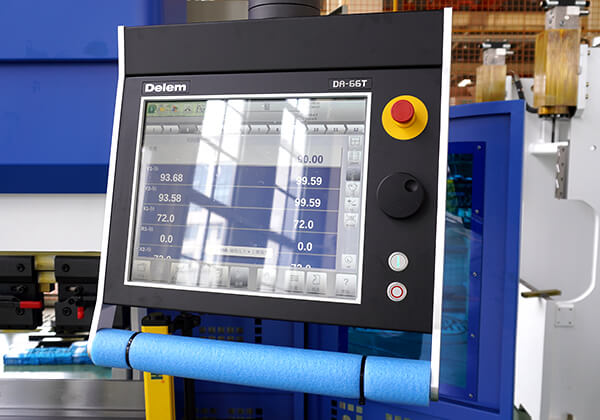

La serie WAD puede equiparse con el control Delem DA52s, DA58T, DA66T o los controles Esa S530, S630.
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Press-Brake-Hydraulic-System.jpg)

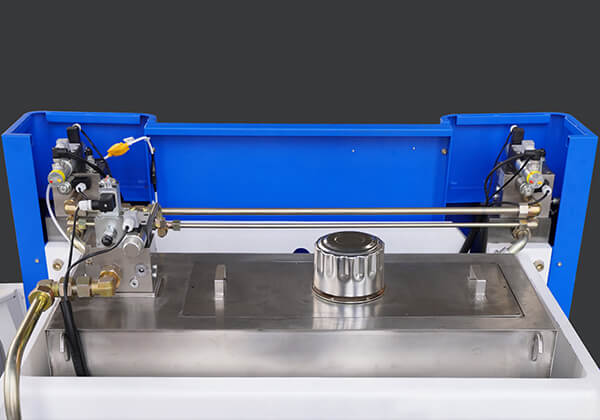

El modelo WAD utiliza el sistema de control hidráulico integrado Hoerbiger que la hace más confiable y fácil de mantener
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Electrics-WAD.jpg)

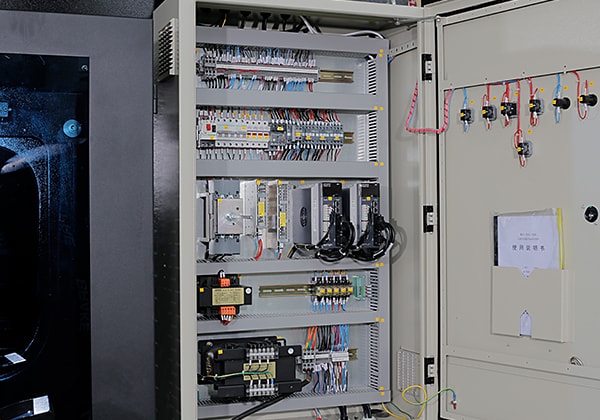

El equipo utiliza componentes eléctricos Schneider. Las piezas eléctricas de alta calidad garantizan el buen funcionamiento del equipo y aseguran una larga vida útil.
![Schneider_Electric_2007.svg Schneider_Electric_2007.svg](http://www.instalar.com.ar/wp-content/uploads/2020/08/Schneider_Electric_2007.svg-200x60.png)
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Backgauge.jpg)

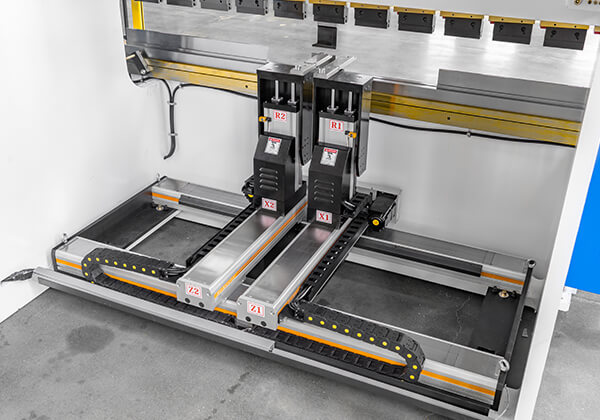

Se utiliza un tornillo de bola recirculante PMI de Taiwán y guia lineal para garantizar el movimiento automático del eje X con alta precisión. El movimiento hacia arriba y hacia abajo del tope trasero se puede ajustar manualmente.
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/1-axis-Backgauge-CNC-min-300x210.jpg)
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Fast-Clamp-WAD.jpg)

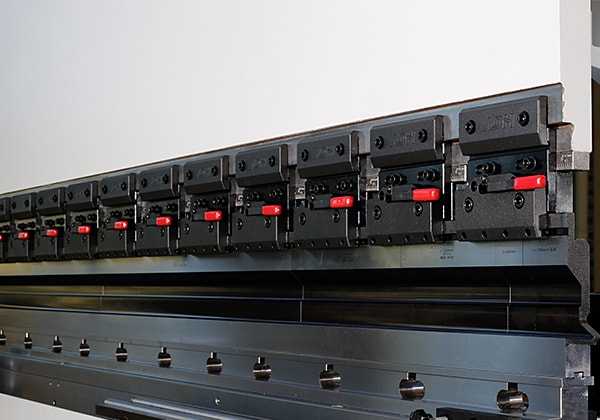

Los anclajes rápidos lo ayudarán a reemplazar el punzón superior en muy poco tiempo.
![](http://www.instalar.com.ar/wp-content/uploads/2020/08/Punch-Die.jpg)

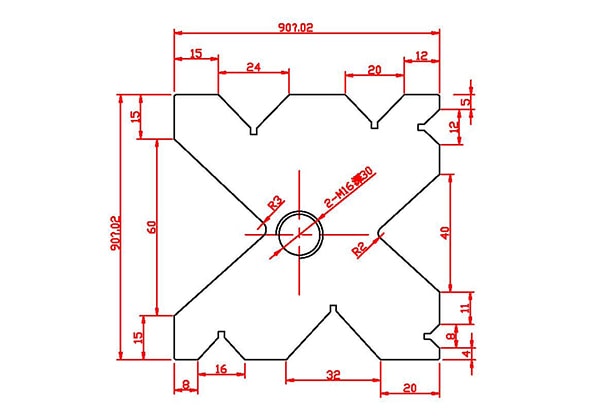

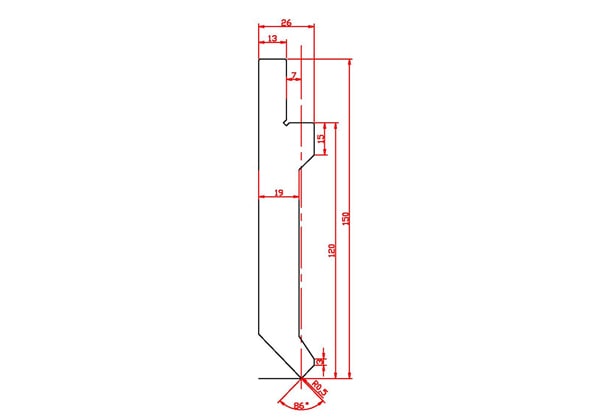

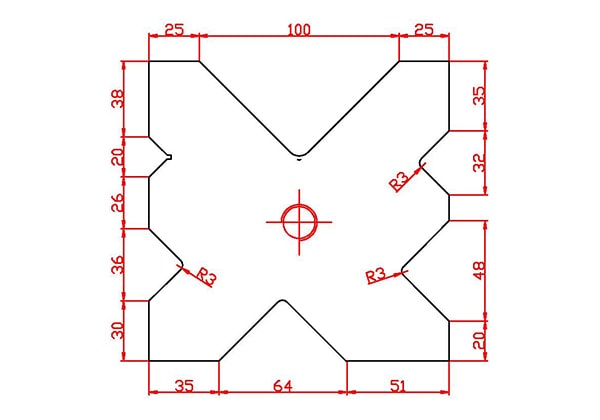

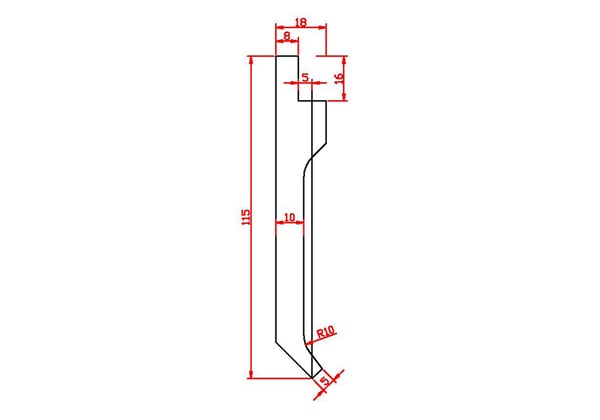

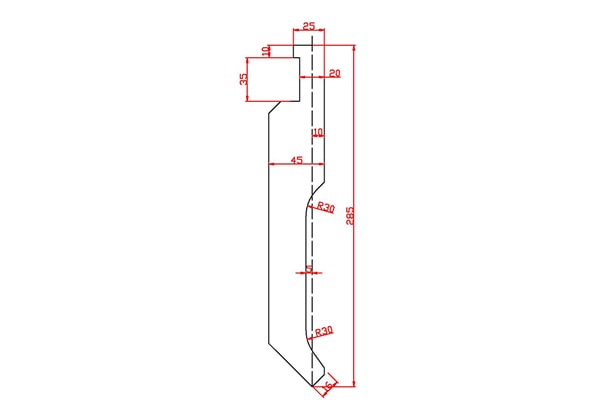

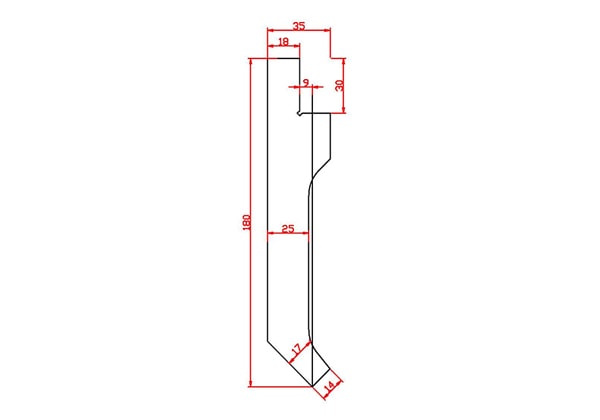

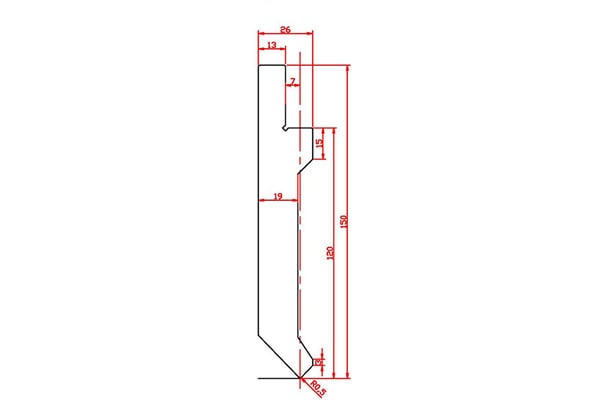

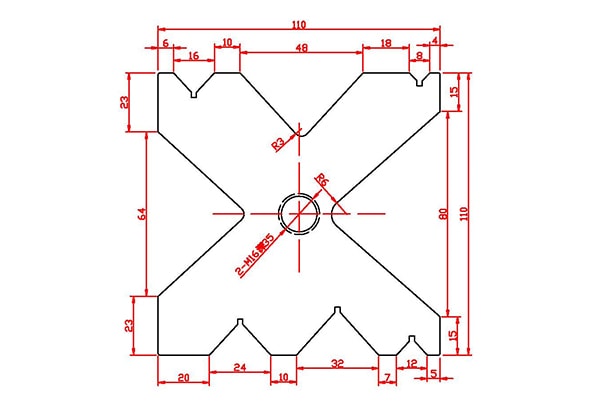

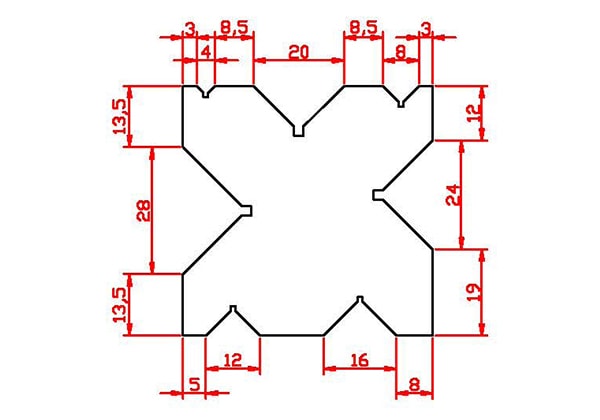

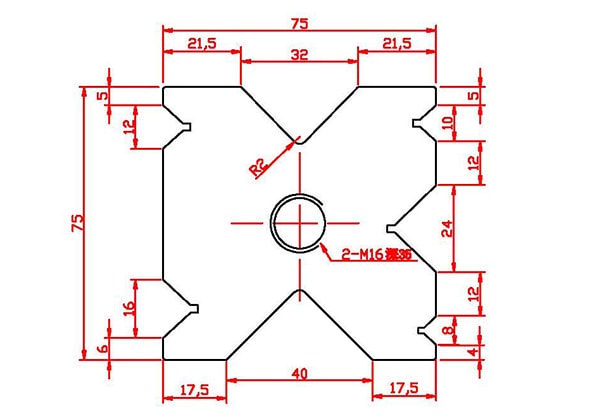

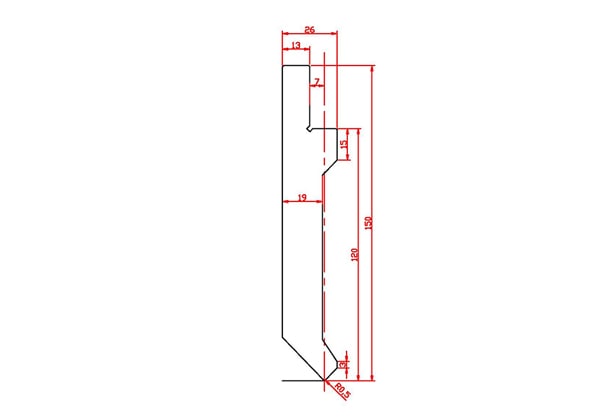

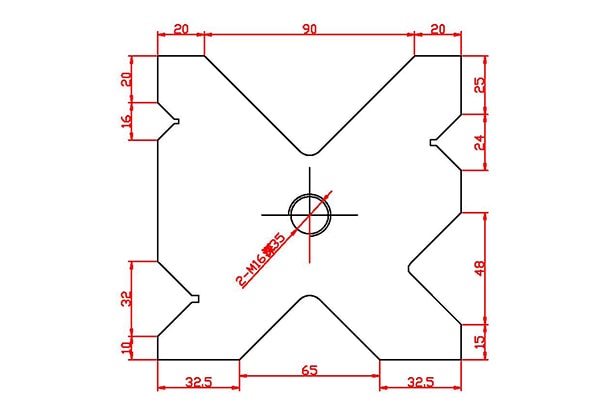

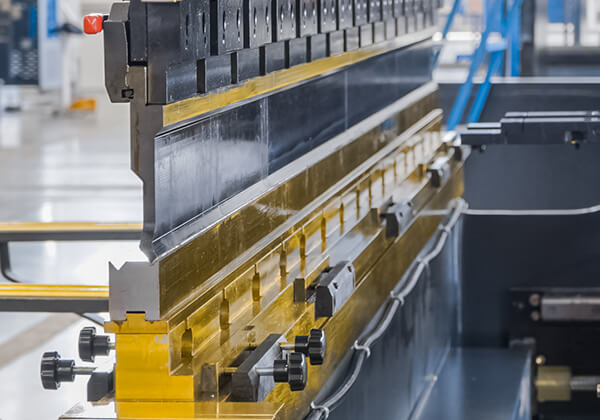

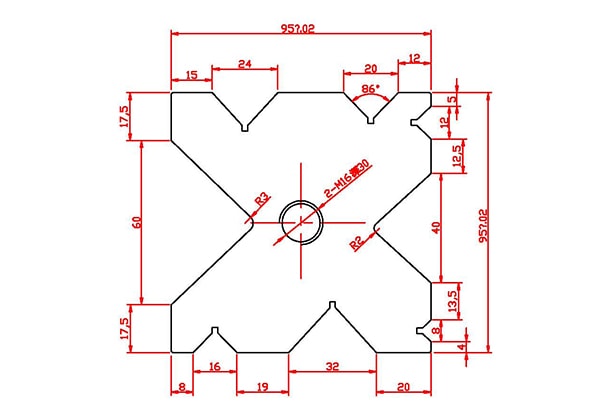

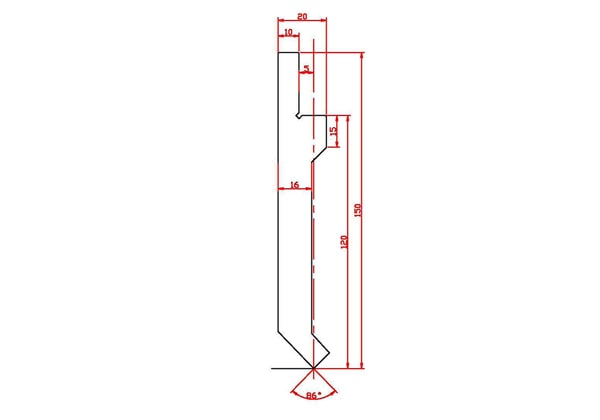

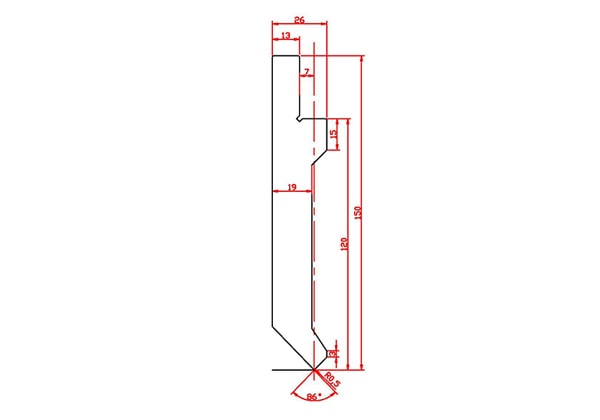

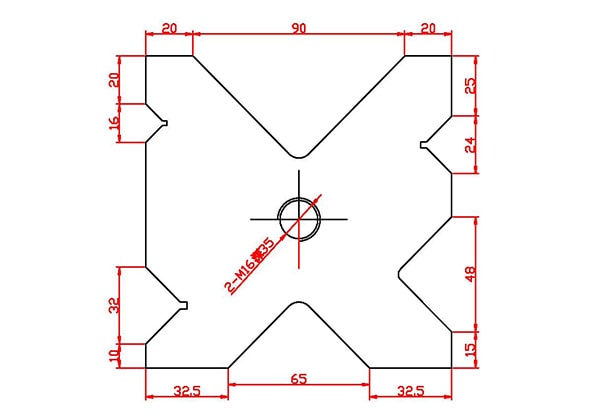

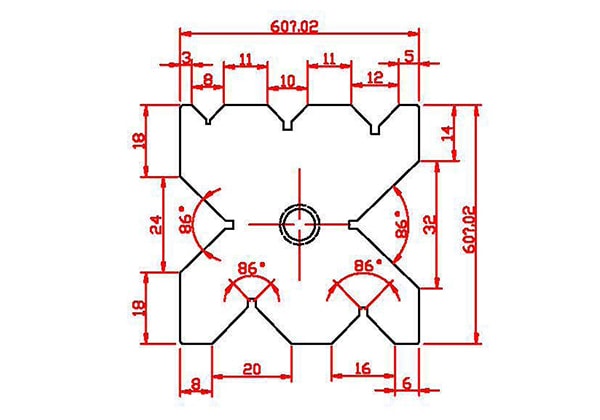

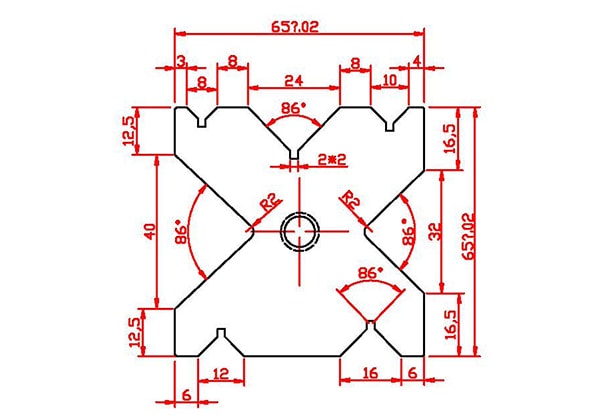

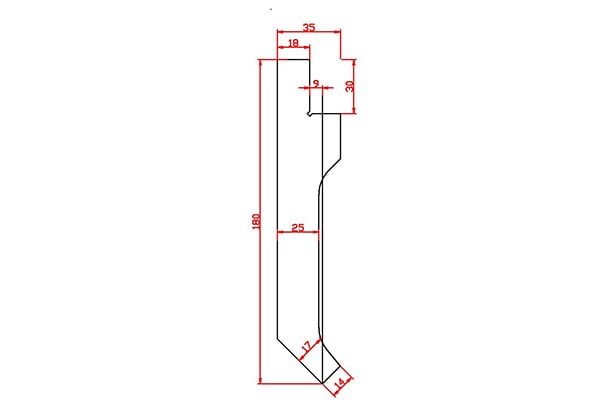

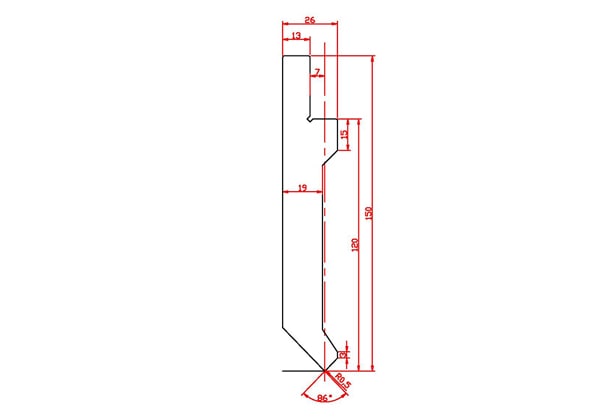

La plegadora de la serie WCK está equipada con un punzón superior estándar y una matriz inferior multi-V. Se pueden utilizar más herramientas de plegado según sus necesidades.
